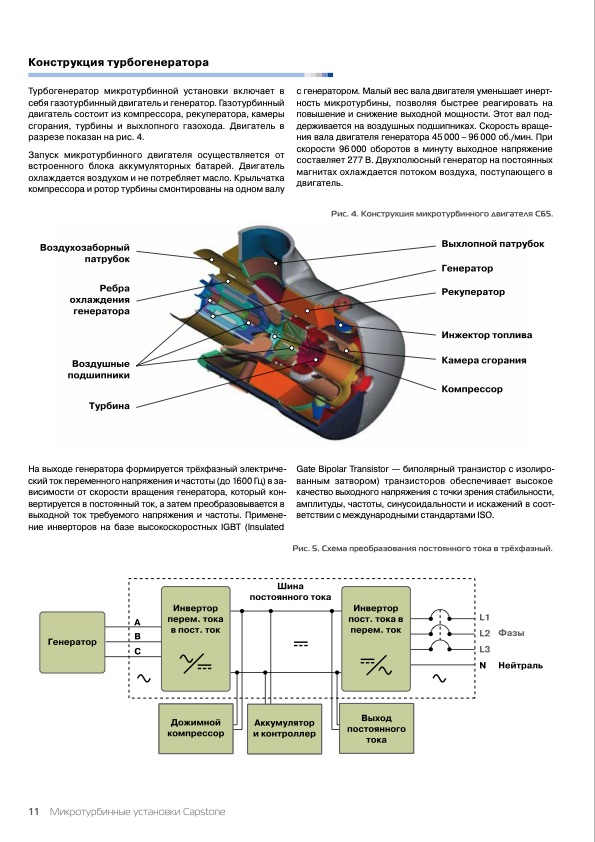

Конструкция турбогенератора Турбогенератор микротурбинной установки включает в себя газотурбинный двигатель и генератор. Газотурбинный двигатель состоит из компрессора, рекуператора, камеры сгорания, турбины и выхлопного газохода. Двигатель в разрезе показан на рис. 4. Запуск микротурбинного двигателя осуществляется от встроенного блока аккумуляторных батарей. Двигатель охлаждается воздухом и не потребляет масло. Крыльчатка компрессора и ротор турбины смонтированы на одном валу с генератором. Малый вес вала двигателя уменьшает инерт- ность микротурбины, позволяя быстрее реагировать на повышение и снижение выходной мощности. Этот вал под- держивается на воздушных подшипниках. Скорость враще- ния вала двигателя генератора 45 000 – 96 000 об./мин. При скорости 96000 оборотов в минуту выходное напряжение составляет 277 В. Двухполюсный генератор на постоянных магнитах охлаждается потоком воздуха, поступающего в двигатель. Рис. 4. Конструкция микротурбинного двигателя С65. На выходе генератора формируется трёхфазный электриче- ский ток переменного напряжения и частоты (до 1600 Гц) в за- висимости от скорости вращения генератора, который кон- вертируется в постоянный ток, а затем преобразовывается в выходной ток требуемого напряжения и частоты. Примене- ние инверторов на базе высокоскоростных IGBT (Insulated Gate Bipolar Transistor — биполярный транзистор с изолиро- ванным затвором) транзисторов обеспечивает высокое качество выходного напряжения с точки зрения стабильности, амплитуды, частоты, синусоидальности и искажений в соот- ветствии с международными стандартами ISO. Рис. 5. Схема преобразования постоянного тока в трёхфазный.PDF Image | Capstone Broshure
